Meritve izdelkov in orodij - 3D skeniranje

Pri nas meritve izvajamo s postopkom skeniranja s kamerami ATOS Core in obdelavo podatkov v programu GOM Inspect Professional.

Kamere zagotavljajo veliko natančnost.

Za meritve so potrebni naslednji koraki:

Priprava:
Ker izdelek gleda/ skenira kamera s svojo modro svetlobo ji moramo omogočiti, da izdelek tudi vidi. To naredimo tako, da izdelek opremimo z referenčnimi točkami in ga obarvamo z belim oksidnim (antirefleksnim) prahom.

Glede na velikost merjenca izberemo ustrezno velikost kamere:

Merimo lahko izdelke različnih velikosti - od nekaj milimetrov do nekaj metrov in kompleksnih oblik.

Nastavimo - kalibriramo kamero:

Merjencu zagotovimo, da se ogreje na sobno/delovno temperaturo. To je pomembno predvsem v mrzlih zimskih ali vročih poletnih dneh. V prostoru zagotavljamo stabilno temperaturo s segrevanjem oz. hlajenjem. Kamero nastavimo/kalibriramo pred začetkom dela.

Meritve:

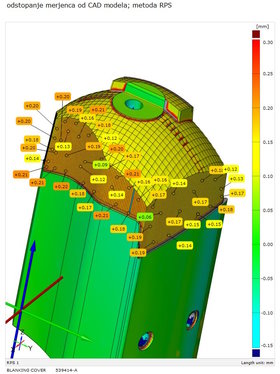

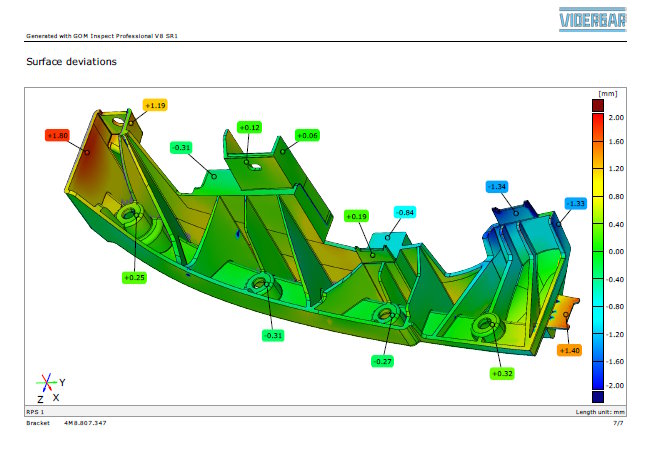

Ko je izdelek poskeniran in imamo shranjeno njegovo dejansko obliko, le-to primerjamo z njegovim CAD modelom (željenim stanjem). S preprostim poročilom prikažemo odstopanja dejanskega izdelka od želenega na kritičnih mestih.

V naslednji fazi pa na osnovi risbe izdelamo program, ki nam omogoča meritve zahtevanih mer.
Rezultat je mersko poročilo.
